Edinburgh LifeSpec II spektrometri
Edinburgh LifeSpec II - bu ixcham, yuqori unumli floresansli umr bo'yi spektrometri yuqori takrorlash tezligi impulsli va pikosoniyali lazerlar bilan foydalanish uchun mo'ljallangan. Tizim muntazam laboratoriya tahlilida asosiy tadqiqotlar va ilovalarni amalga oshirish uchun apparat va dasturiy ta'minotni birlashtirgan to'liq avtomatlashtirilgan yechimdir.
Tavsif:
Edinburgh LifeSpec II flüoresansning ishlash muddatini aniq o'lchash uchun Time Correlated Single Photon Counting (TCSPC) texnologiyasidan foydalanadi. Uning nol vaqt dispersiyasi optikasi o'ta tez parchalanishlarni o'lchashda ishlash standartini belgilaydi.
Edinburgh LifeSpec II spektrometrning nol vaqtinchalik dispersiyasini ta'minlaydigan va asbobga 5-10 ps gacha bo'lgan flüoresansning ishlash muddatini o'lchash imkonini beruvchi olib tashlaydigan ikki tomonlama monoxromatorga ega.
Dasturiy ta'minotning ilg'or versiyasi barcha dasturlarni boshqaradi, shuningdek, dastlabki ma'lumotlarni tahlil qiladi. Dasturiy ta'minotni o'zgartirish yordamida floresansning ishlash muddatini ishonchli o'lchash asbobning javob funktsiyasining o'ndan bir qismigacha amalga oshiriladi.
Qabul qilish rejimlari flüoresansning umr bo'yi parchalanish ma'lumotlari va vaqt bilan ajraladigan spektrlardan tortib, avtomatik vaqt bilan hal qilingan anizotropiya o'lchovlari va avtomatik harorat xaritalarigacha.
Edinburgh LifeSpec II standart ravishda bitta detektor bilan birga keladi. Qo'shimcha detektorlar qo'shilishi mumkin. Edinburgh LifeSpec II kamida bitta pikosoniyali impulsli diod, impulsli LED, supercontinuum yoki titan-safir lazerni (mos puls generatori bilan) talab qiladi.

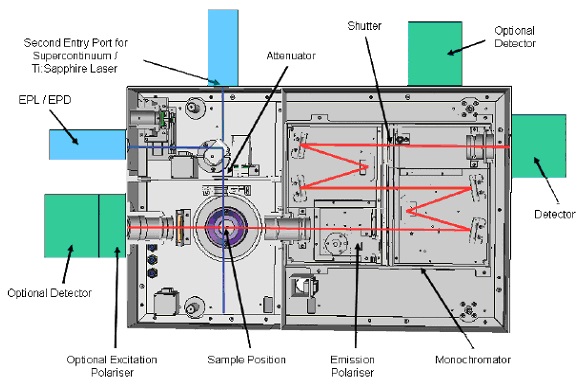

Asosiy sxema
Edinburgh LifeSpec II spektrometrining to'liq to'plamiga optik spektrometr, quvvat manbai moduli va ma'lumotlarni yig'ish kartasi TCC900 bo'lgan kompyuter kiradi. Edinburgh LifeSpec II standart ravishda bitta tanlangan yorug'lik manbai va bitta detektor bilan birga keladi. Tizim qo'shimcha manbalar, detektorlar, polarizatorlar, namunali sovutgichlar va optik tolalar bilan kengaytirilishi mumkin. Qayd etilgan ba'zi yordamchi qurilmalar faqat zavodda o'rnatilishi mumkin. Edinburgh LifeSpec II ning asosiy bloki balandligi sozlanishi, shuning uchun optik tekislik stol yuzasidan 130-180 mm masofada joylashgan.
O'lchash va tahlil qilish imkoniyatlari
Ma'lumotlarni yig'ish rejimlari
- Flüoresan parchalanish haqida ma'lumotlar to'plash
- Vaqt hal qilingan floresans spektrlari
- Kvazistatsionar spektrlar (spektrni tuzatish bilan)
- Avtomatik vaqt bo'yicha ajraladigan anizotropiya o'lchovlari (ixtiyoriy polarizatorlar bilan)
- Avtomatik harorat xaritalari (ixtiyoriy kriostat yoki sovutilgan Peltier namuna ushlagichi bilan)
Ma'lumotlarni tahlil qilish usullari
- Fon, ofset, rekonvolyutsiya bilan 4-eksponensial yaqinlashish (Levenberg-Marquardt usuli asosida)
- Ko‘p eksponensial floresan anizotropiyaga yaqinlik (faqat quyruqga yaqinroq)
Kengaytirilgan maʼlumotlarni tahlil qilish (ixtiyoriy)
- fon, ofset, rekonvolyutsiya bilan 4-eksponensial yaqinlashish; dastlabki hisob-kitoblar talab qilinmaydi (xususiy usul asosida)
- 200 umrlik tarmoqli va faraziy taqsimot shakllari bo'lmagan umrlar taqsimoti tahlili
- Partiya tahlili
- Global tahlil
- Foerster kinetikasi
- Miselyar amortizatsiyaning taxminiyligi
- Eksponensial komponentlarning kengaytirilgan tahlili
- Rekonvolyutsiya bilan yaxshilangan floresan anizotropiya kinetikasi
Modullar:
Namuna xonasi
Edinburgh LifeSpec II ko'plab turli egalarni osongina joylashtirish uchun katta namunali kameraga ega. Bularga bitta hujayra ushlagichlari, ko'p namuna ushlagichlari, frontal plyonka/chang/chang namuna ushlagichlari, tola uchlari, harorat kompensatsiyalangan namuna ushlagichlari va kriyostatlar kiradi.
Subtractiv qo'sh monoxromator
Pastki pikosekundlik vaqt shkalasida aniq o'lchovlarni amalga oshirish uchun optik yo'lda nol vaqtinchalik dispersiya talab qilinadi. An'anaviy monoxromatorlar panjara o'lchami tufayli signal tarqalishining kechikishi tufayli vaqt o'zgarishi va pulsning kengayishiga ega. Yangi Edinburgh LifeSpec II dizayni qarama-qarshi impulslarni kengaytirish xususiyatlariga ega ikkita hamkorlik qiluvchi monoxromatordan foydalanadi. Bu vaqtinchalik siljishlar va vaqtinchalik dispersiyani yo'q qiladi va adashgan yorug'likni rad etishni oshiradi. Ushbu usul yordamida asboblarni o'qishda xatolik manbalari kamayadi va ishlash muddatini o'lchash va tahlil qilish katta aniqlik bilan amalga oshirilishi mumkin.
Kompyuter tomonidan boshqariladigan polarizatorlar
Avtomatik kompyuter tomonidan boshqariladigan polarizator ushlagichlari qo'zg'alish va emissiya yo'llarida ixtiyoriy Glan-Tompson polarizatorlarini ishlatish uchun ishlatiladi. Titan-safir yoki pikosoniyali impulsli diodli lazerda bo'lgani kabi, lazer emissiyasi tabiiy ravishda qutblangan bo'lsa, qo'zg'atuvchi polarizator kerak bo'lmasligi mumkin. Floresan anizotropiyasini o'lchash uchun chiziqli polarizatsiyalangan qo'zg'alish va emissiya talab qilinadi. Biroq, hatto aniq floresan parchalanish (energiya bo'shashishi) holatlarida ham, floresan parchalanishiga (sehrli burchak o'lchovlari) qo'shilgan aylanish artefaktlarini yo'q qilish uchun polarizatorlar talab qilinishi mumkin.
Yorug'lik manbalari va detektorlari
Edinburgh LifeSpec II spektrometridan pikosoniyali impulsli diod va LED lazerlar, supercontinuum "oq" pikosoniyali impulsli va femtosekundli titan-safir lazerlar kabi barcha zamonaviy yuqori takrorlanish tezligi impulsli manbalar bilan foydalanish mumkin.
Standart Edinburgh LifeSpec II pikosoniyali impulsli diodli lazerlar (EPL seriyali) va UV LED (EPLED seriyasi) uchun sozlanishi qabul qiluvchi gardishga ega.
Supercontinuum lazer to'lqin uzunligini tanlash uchun maxsus to'plam bilan to'ldirilishi mumkin, bu kompyuter boshqaruvi yordamida to'lqin uzunligi va spektral tarmoqli kengligini tanlash imkonini beradi. To'plam shuningdek, o'rnatilgan va optimallashtirilgan lazer tetik detektorini ham o'z ichiga oladi.
Shuningdek, namunalarni qo'zg'atish uchun chastotani ikki baravar / uch marta ko'paytiruvchi titanium-safir lazerlarining nurlanishi va puls ushlagichidan foydalanish mumkin. Variant sifatida tetik detektori taqdim etiladi.
Minimal o'lchanadigan ishlash muddati detektor tezligiga va pikosoniyali impulsli yorug'lik manbasining puls kengligiga bog'liq. Raqamli revolyutsiya yordamida ma'lumotlardan tizimning apparat funktsiyasining o'ndan biriga teng umr ko'rish mumkin. Quyidagi jadvalda Edinburgh LifeSpec II yordamida boshqa yorug'lik manbasi - detektorlar kombinatsiyasi yordamida olinishi mumkin bo'lgan vaqtinchalik ruxsat qiymatlari ko'rsatilgan. Minimal o'lchanadigan umr ko'rsatkichni o'nga bo'lish yo'li bilan hisoblanadi.
Detektorlar
To'lqin diapazoni | Detektor kengligi |
Qorong'i hisoblash tezligi |
|
Yuqori tezlik ko'k PMT | 230 - 650 nm | 250 p | < 100 Pa*s |
Yuqori tezlik qizil PMT | 230 - 850 nm | 250 p | < 100 Pa*s |
MKP-FEU | 230 - 850 nm | < 25 p | < 10 Pa*s |
BIK-FEU-1700 (LN2) | 300 - 1700 nm | 800 ps | < 100 000 Pa*s |
NIR PMT-1700 (TE)* | 950 - 1700 nm | 400 ps | < 100 000 Pa*s |
*NIR PMT ning sovutilgan versiyasi 950 nm dan pastroqda asbobning ishga tushirish funktsiyasini to'g'ridan-to'g'ri o'lchashni amalga oshira olmaydi.
Instrument Trigger Function (IRF)
Titan safir. lazer |
Pikosek. puls. diod. lazer (EPL) |
Pikosek. puls. LED (EPLED) |
Supercontinuum. oq lazer |
|
Yuqori tezlik ko'k PMT | < 250 ps | < 300 ps | < 1 ns | < 300 ps |
Yuqori tezlik qizil |
< 250 ps | < 300 ps | < 1 ns | < 300 ps |
MKP-FEU | < 50 ps | < 130 p | < 1 ns | < 300 ps |
BIK-FEU-1700 (LN2) | < 800 ps | < 800 ps | < 1,5 ns | < 800 ps |
NIR PMT-1700 (TE)* | < 400 ps | 450 ps | < 1 ns | < 450 ps |
*NIR PMT ning sovutilgan versiyasi 950 nm dan pastroqda asbobning ishga tushirish funktsiyasini to'g'ridan-to'g'ri o'lchashni amalga oshira olmaydi .
Qayta tiklanadigan minimal ishlash muddati (umr bo'yi o'lchamlari) raqamli o'zgartirishdan keyin asbob javob funktsiyasining taxminan o'ndan bir qismini tashkil qiladi.
Texnik spetsifikatsiyalar:
Optika konfiguratsiyasi: qo'zg'alish va emissiya nurlari yo'li o'rtasida 90 °
Ishlash tartibi: vaqt korrelyatsiyasi bilan bitta fotonni hisoblash
Foydalanish oralig'i: 5 ps - 50 µs (manba va detektor tanloviga qarab)
Mexanik spektr diapazoni: 200 nm - 900 nm (standart), 800 nm - 2000 nm (IQ fotoko'paytirgichlar uchun ixtiyoriy)
Spektrning tarmoqli kengligi: 0 nm - 60 nm (kompyuter tomonidan boshqariladi)
Vaqt dispersiyasi: nol (arzimas)
Lazer nurlarining zaiflashishi: 4 darajali, doimiy ravishda sozlanishi (kompyuter tomonidan boshqariladigan)
Spektrometr dasturiy ta'minoti: Windows® uchun F900, ma'lumotlarni yig'ish va umr bo'yi ma'lumotlarni tahlil qilish uchun to'liq dasturiy ta'minot to'plami.
