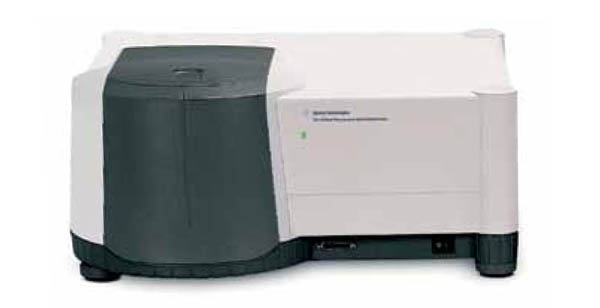

Agilent Cary Eclipse
Agilent Technologies kompaniyasidan Cary Eclipse - bu impulsli ksenon chiroq va Shvartsshild optikasi asosidagi ikkita o'ta tezkor skanerlash monoxromatoriga ega spektrofluorimetr. Agilent Cary Eclipse tadqiqot va muntazam o'lchovlar uchun umumiy maqsadli spektroflorometr sifatida ishlab chiqilgan bo'lib, maksimal sezgirlik, tezlik va bugungi barcha analoglardan ustun bo'lgan kuchli dasturiy ta'minot to'plami. Agilent Cary Eclipse floresans, fosforessensiya, kimyo va bioluminesans o'lchash rejimlarini ta'minlaydi.
Tavsif
Agilent Cary Eclipse sezgirligi kichik (standart kyuvetada 0,5 ml) namunalarda pikomol kontsentratsiyasini aniqlash imkonini beradi. Gorizontal nurning geometriyasi namunaning yoritilgan qismining yorug'lik chiqishining maksimal samaradorligini va Schwarzschild optikasidan foydalanish - yorug'lik manbasidan foydalanishning maksimal samaradorligini ta'minlaydi. Kichik o'lchamlar (60x62,5x27,5 sm) qurilmani laboratoriya sharoitida o'rnatish va ishlatishni osonlashtiradi va katta uyali bo'linma (19,8x27,3x20,5 sm) qurilmaga turli xil qo'shimchalar va nostandart namunalarni osongina o'rnatish imkonini beradi.
Agilent Cary Eclipsekvarts qoplamali to'liq aks ettiruvchi optika yordamida yaratilgan. Optik komponentlar o'lchov barqarorligini oshirish uchun 3D po'lat poydevorga o'rnatiladi. Agilent Cary Eclipse uzoq umr impulsli ksenon chiroqdan foydalanadi. Chiroq faqat ma'lumot yig'ish vaqtida yonadi, bu sizga fotolabil namunalar bilan ishlash imkonini beradi. Chiroqning yorug'lik impulsining kuchini yorug'lik yig'uvchi Schwarzschild optikasi bilan kombinatsiyasi qurilmaning maksimal sezgirligini ta'minlaydi, yorug'lik chiqishini 100 barobardan ko'proq oshiradi va namuna bo'limi ochiq bo'lganda xona yoritilishiga yorug'lik immunitetini yaratadi. Yuqori skanerlash tezligi 3 soniyadan kamroq vaqt ichida to'liq spektrni yig'ish imkonini beradi, tadqiqotchining vaqtini tejaydi va tezkor jarayonlarni o'rganish imkonini beradi. Optik filtrlar to'plamiga ega o'rnatilgan minoralar
Agilent Cary Eclipse ko'p funktsiyali lyuminestsent spektrometrlari qattiq, suyuq va gazsimon namunalardagi turli xil organik va noorganik moddalar tarkibini floresans, fosforessensiya, kimyoviy va bio-luminesans spektrlari bo'yicha o'lchash uchun mo'ljallangan. Qo'llash sohasi - farmatsevtika, neft, kimyo va boshqa sanoat tarmoqlari, shuningdek, ilmiy-tadqiqot institutlarining tahliliy laboratoriyalari.
Afzalliklar
Kam ishlaydigan xarajatlar
Chiroqning ishlash muddati juda uzoq - 3 milliard impulsgacha (10 yilgacha xizmat qilish muddati), bu qurilmaning butun ishlash muddati davomida chiroqni almashtirish xarajatlarini kamaytiradi.
Kyuvetsiz ishlash imkoniyati
Ixtiyoriy optik tolali prob aniqlikni saqlab, ish jarayonini yaxshilash va pulni tejash bilan birga tahlil vaqtini bir necha marta qisqartiradi.
Tez ma'lumotlarni yig'ish
24 000 nm/min skanerlash tezligi butun to‘lqin uzunligi diapazonini 3 soniyadan kamroq vaqt ichida skanerlash va kinetik o‘lchovlar uchun soniyada 80 ma’lumot nuqtasini olish imkonini beradi.
Sezuvchanlik
Asbob standart va mikrokyuvetalar yordamida flüoreseinni pikomolyar konsentratsiyalarda aniqlaydi.
Qimmatbaho yoki biologik namunalar bilan qulay ishlov berish
Ksenon chirog'i kichik miqdordagi namunaviy materialni yo'q qilmasdan tahlil qilish uchun yuqori sezuvchanlikni ta'minlaydi.
moslashuvchanlik
Flüoresans, fosforessensiya, xemiluminesans va bioluminesansning mavjud rejimlari asbobning ko'p qirraliligini ta'minlaydi. Yuqori ishonchlilik bilan birgalikda bu asbobni turli xil tahliliy ilovalar uchun mos qiladi.
Zo'r optik dizayn
To'lqin uzunligining butun diapazoni bo'ylab yuqori sezuvchanlikka original yuqori zichlikdagi impulsli ksenon chiroq, optimal nur burchaklari va maxsus qoplamali diffraktsiya panjarasi yordamida erishiladi. Fotosensitiv namunalar uzoq vaqt davomida yorug'likka ta'sir qilmaydi, chunki ksenon chiroq faqat ma'lumot olinganda pulsatsiyalanadi.
Kengaytirilgan sezuvchanlik
Spektrning qizil hududida sezgirligi yuqori bo'lgan fotoko'paytiruvchi trubka (PMT) UV diapazonida ishlashni pasaytirmasdan 900 nm gacha to'lqin uzunliklarida yuqori sezuvchanlikka erishish imkonini beradi.
Kichik oyoq izi
Agilent Cary Eclipse skameyka bo'ylab atigi 600 mm (24 dyuym) bo'ladi.
Yuqori tezlikdagi spektrni o'qish
Agilent Cary Eclipse’ning monoxromatorli haydovchi dizayni eng yuqori siljishsiz 24000 nm/min spektrni o‘qish tezligini ta’minlaydi. Panjara faqat chiroq o'chirilgan paytda harakat qiladi, ya'ni. o'lchovlar "harakat - to'xtash - impuls" rejimida amalga oshiriladi. Ma'lumotni olish jarayonida to'lqin uzunligi o'zgarmaydi.
Kengaytirilgan namuna bo'limi
Kengaytirilgan hujayra bo'linmasi qo'shimchalarni o'rnatish va olib tashlashni va o'zingizning tadqiqot qurilmalaringizni o'rnatishni soddalashtiradi.
Yengil qarshilik
Namuna namuna bo'linmasiga to'g'ri kelmasa yoki operator uchun bo'linma ochiq holda ishlash qulayroq bo'lsa, qopqoq ochiq qoldirilishi mumkin. Asl flesh-ksenon chiroq va sinchkovlik bilan o'ylangan signalni qayta ishlash Cary Eclipse-ni lyuminestsent nurni o'lchashda chaqnashlarga chidamli qiladi.
Namunalarning iz miqdorini o'lchash
Asbob uchun mikrokyuvetalar mavjud - 5 µl gacha. Bunday kichik hajmlarda yuqori sezuvchanlik nurlanish nurining tegishli gorizontal profili tufayli erishiladi.
Ultra yuqori olish tezligi
Butun diapazonda spektrni o'qish davomiyligi uch soniyadan kam.
Agilent tomonidan Cary Eclipse-da foydalanilgan asl ksenon chirog'i quyidagilarni ta'minlaydi:
- Atrof-muhit nuriga qarshilik: optik qismning asl dizayni namunaning o'lchami va shaklidagi cheklovlarni olib tashlashga va o'lchovlar paytida namuna bo'linmasini yopmaslikka imkon beradi.
- Moslashuvchanlik: Yuqori darajada yo'naltirilgan nur Cary Eclipse floresan spektrofotometrini optik tolali analoglardan ajratib turadigan optik tolali interfeysni ta'minlaydi.
- Samarali: chiroq faqat ma'lumotlarni o'qiyotganda yonadi, isitish vaqtini yo'qotadi, quvvat sarfini va texnik xizmat ko'rsatishni kamaytiradi. Bundan tashqari, foto qarish istisno qilinadi, chunki. fotosensitiv namunalar radiatsiya ta'siriga qisqa muddat ta'sir qiladi.
- Usulni ishlab chiqish va yuqori namuna o'tkazuvchanligini o'lchash uchun Microplate Reader.
- Kyuvetsiz tez va aniq o'lchash uchun optik tolali problar va ulagichlar.
- Aniq haroratni nazorat qilish uchun termoelektrik va suv termostatlari bilan bitta va ko'p pozitsiyali ushlagichlar.
- Kyuvet ichidagi haroratni o'lchash uchun harorat sensorlari.
- Ultra tez (bir necha soniya ichida ishlaydigan) kinetik jarayonlarni o'lchash uchun tezkor aralashtirish moslamasi.
- 275 nm gacha bo'lgan qo'zg'alish to'lqin uzunligi uchun qo'lda va avtomatik boshqaruvga ega polarizatorlar. Qattiq namunalar, kukunlar va pastalarni tahlil qilish uchun aksessuarlar
- Turli materiallarning, xususan, filtrlar, kukunlar, jellar, optik tizimlar elementlari, matolarning floresan spektrlarini olish imkonini beruvchi qattiq namunalar uchun ushlagich.
- Ko'zgu o'lchovlari uchun optik tolali prob va ulagich.
- 96 quduqli plastinkani o'lchash 50 soniyadan kamroq vaqtni oladi, 384 quduqli plastinka 90 soniyadan kamroq vaqtni oladi.
- Quduqdagi namuna spektrini butun to'lqin uzunligi diapazonida o'qish bir necha daqiqa davom etadi. O'lchovlar barqaror holatdagi floresans, fosforessensiya, bio- yoki xemiluminesans va vaqtni kechiktiruvchi va vaqt bilan hal qilingan floresans rejimlarida amalga oshirilishi mumkin.
- Namuna materialini quduq tubida ham, devorida ham joylashtirish orqali juda oz miqdorda o'lchash mumkin.
- Nostandart mikroplitalar va substratlar uchun o'lchovlar amalga oshiriladigan pozitsiyalarni erkin sozlash mumkin. Rasm maydonining o'lchami juda kichik - diametri 2 mm gacha o'rnatiladi.
- Mikroplastinkadagi hayajonli nurlanish nurini ko'rsatish avtomatik ravishda amalga oshiriladi, plastinka turi haqida ma'lumot yoziladi.
- Mikroplastinkalarni o'qish moslamasi jellar, plyonkalar va qattiq namunalarning parametrlarini ularning yuzasining turli nuqtalarida o'lchashda ikki koordinatali joylashishni aniqlash moslamasi sifatida ishlatilishi mumkin.
Variantlar va aksessuarlar
Cary Eclipse floresan spektrofotometri uchun Agilent maxsus tahliliy ehtiyojlar uchun mo'ljallangan bir qator aksessuarlar, sarf materiallari va dasturiy vositalarni taklif etadi. Agilent Cary Eclipse aksessuarlarining keng assortimenti sizga turli xil namuna o'lchamlari va turlari bilan ishlash imkonini beradi.
Suyuq namunali aksessuarlar
Harorat sensori kyuveta ichidagi haroratni o'lchash va haroratga bog'liq bo'lgan eng aniq o'lchovlarni olish imkonini beradi. WinFLR dasturi sensorning o'qishlarini nazorat qilish imkonini beradi va shu bilan ma'lumotlarning to'g'ri haroratda to'planishini ta'minlaydi.
Microplate Reader - bu Cary Eclipse-ni 30 soniyadan kamroq vaqt ichida yuqori samarali mikroplata o'quvchiga aylantiruvchi oson o'rnatiladigan mikroplastinka qo'shimchasi. Optik aks ettirishni o'lchash tizimi (tolali optika o'rniga) bilan to'liq diapazonli spektrni o'qish mukammal sezgirlik bilan amalga oshiriladi.
RSV-150 suv hammomidan haroratni nazorat qilish imkoniyati yoki Peltier effekti yordamida haroratni nazorat qilish va dasturlash bilan to'rtta pozitsiya uchun to'rt pozitsiyali kyuvetka ushlagichi . Qo'shimcha to'rt pozitsiyali harorat sensori o'rnatilishi nafaqat blokning o'zi, balki to'g'ridan-to'g'ri analitik kyuvetaning ichidagi haroratni o'qish imkonini beradi. Barcha parametrlarni to'liq nazorat qilish dasturiy ta'minotning bir sahifasidan amalga oshiriladi. Peltier effekti yoki tashqi suv hammomi asosida ham bir pozitsiyali hujayra ushlagichini o'rnatish mumkin.
Rapid Mix qo'shimchasi Applied Photophysics (RX 2000) tomonidan ishlab chiqarilgan va ikkinchi diapazonda tezkor javoblarni o'lchash uchun mo'ljallangan.
Polarizator. Cary Eclipse qo'zg'alish va emissiya nurlarida ham o'zgaruvchan burchakli polarizatorlarni o'rnatishga imkon beradi va uning termostatli hujayra ushlagichlari bilan kombinatsiyasi floresan anizotropiyaning harorat omillariga bog'liqligini o'rganish imkonini beradi.

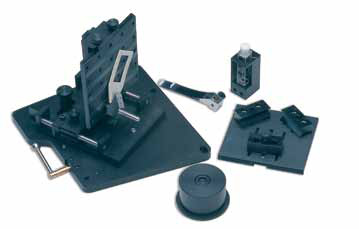

Qattiq namuna ushlagichi. Qattiq namuna ushlagichidan foydalanish har xil turdagi namunalarning lyuminestsent xususiyatlarini o'lchashni osonlashtiradi, optik filtrlardan tortib optik oqartirgichlar, optik komponentlar, bo'yoqlar va matolar kabi maxsus kimyoviy moddalargacha.
ON

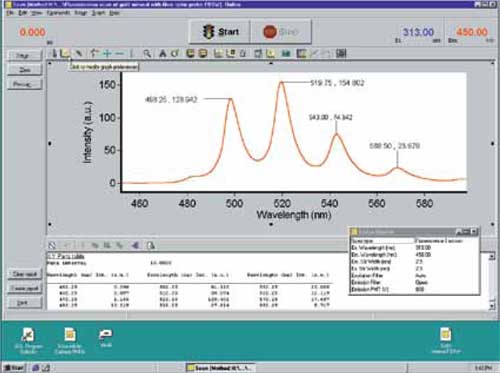

Agilent Eclipse dostonining o'ziga xos xususiyati uning Windows operatsion muhitida ishlaydigan 32 bitli noyob dasturiy ta'minotidir. Dasturiy ta'minot qobig'i qurilmaning analitik parametrlarini to'liq nazorat qilishni, natijalarni yig'ish, saqlash va qayta ishlashni ta'minlaydi. Dasturiy ta'minot turli formatlarda ma'lumotlarni import qilish va eksport qilish imkoniyatini o'z ichiga oladi. Cagu Eclipse dasturiy ta'minotining xususiyatlaridan biri - PMT kuchlanishini dasturiy ta'minot bilan tartibga solish, bu sizga spektral bo'shliqlar parametrlarini o'zgartirmasdan optik ruxsatni o'zgartirishga imkon beradi, shuningdek o'lchov natijalarini va eksperiment holati to'g'risidagi ma'lumotlarni avtomatik ravishda taqsimlashga imkon beradi. elektron pochta.
Dasturiy ta'minot qo'zg'alish va emissiya spektrlari bo'yicha, shuningdek, uch o'lchovli ma'lumotlar massivlarini yig'ish bilan sinxron skanerlash rejimida skanerlashni amalga oshiradi. Dasturiy ta'minot komponenti spektrlarni ham uch o'lchovli shaklda, ham "izoplot" rejimida ko'rsatish imkoniyatiga ega GRAMS 3D to'plamidir. Dastur shuningdek, moslashtirilgan Scan, Kinetics, Lifetimes, Concentration va Validation paketlarini o'z ichiga oladi. ADL dasturlash tili spektrometrni muayyan turdagi vazifalar uchun analizatorga aylantirishni osonlashtiradi. Keng kontekstli ko'rsatmalar tizimi qurilma, pristavkalar va dasturiy ta'minotning ishlashini aks ettiruvchi ko'plab kompyuter filmlarini o'z ichiga oladi. Doimiy yangilanadigan ADL dasturlari arxivi kompaniyaning asosiy veb-saytida bepul mavjud.
Maxsus
dasturiy ta'minot Foydalanish uchun qulay WinFLR dasturi o'lchovlarni soddalashtiradi va vaqtni tejaydi. Tez filtrlash moduli hujayra ichidagi ionlarni tashish jarayonlarini, kinetik va polarizatsiya parametrlarini o'rganish modullarini - standart usullar yordamida dori vositalarining bog'lanishini o'rganishga imkon beradi.
Kengaytirilgan grafik imkoniyatlar Grafik
boshqaruv moduli avtomatik tepalik yorlig'i, masshtablash, erkin va kuzatuvchi kursor, abscissa va ordinat o'qlari uchun bir qator formatlar, maxsus nusxa ko'chirish va joylashtirish rejimlari, spektrlarni talqin qilish va tayyorlashni osonlashtiradigan qoplama funktsiyalariga ega. nashr qilish uchun materiallar.
Ma'lumotlarni qayta ishlashning kuchli funksionalligi
Spektrlarga qo'shish, ayirish, ko'paytirish, logarifm, kvadrat ildiz kabi matematik amallarni qo'llash imkonini beruvchi spektral kalkulyator mavjud. Bundan tashqari, o'rtacha hisoblash, normallashtirish, silliqlash, to'rtinchi tartibgacha hosilalarni olish va integrallash mumkin.
Har qanday analitik muammoning
yechimi WinFLR-ni analitik muammoga moslashtirish uchun dasturga Ilovalarni ishlab chiqish tili (ADL) o'rnatilgan.
Soniyalarda 3D chizma va konturlash
Barcha x rejimlari sinxronizatsiya bilan qo'zg'alish, emissiya yoki ikkala spektr ko'rsatkichlarini avtomatik ravishda to'playdi. 3D ma'lumotlar to'plamining kesmalaridan individual qo'zg'alish yoki emissiya spektrlarini olish mumkin va chiqaradigan ob'ektlar sonini aniqlash uchun ob'ektlar konturlanishi mumkin.
